龍門吊是路橋設備中不可缺少的起重設備,但是龍門吊的型號眾多,在選擇龍門吊時怎么確定使用多大的軌道?下面河南中原奧起龍門吊廠家的技術總工為大家分型龍門吊怎么選軌道,軌道安裝間隙的標準是多少?

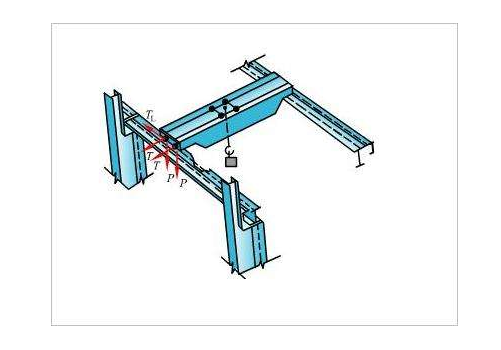

龍門吊軌道梁與支撐面
龍門吊吊架用的是多大的鋼軌,龍門吊的噸位.跨度.以及使用多大的輪組有很大的關系。普通噸位小跨徑龍門吊,所用軌道也會偏小,p15.p18軌道均可使用。對噸位大的龍門吊,選用的軌型也會比較大,常用的有p38.p43型。普通普通5噸或10噸龍門吊使用p24軌比較普遍。
其實質是,龍門吊軌道與所用車輪之間有關系,而車輪太小,軌道過大則不能運轉。例如,10噸龍門吊,如果是小傳動,用p38軌道就夠了,但如果是大傳動,則要用p43軌道,龍門吊的軌道選錯了,就會出現啃軌現象。
1、兩軌道相對標高偏差<10mm,用水平儀測量。
2、軌道的縱向傾角為1/1500。
3、軌道接頭高度偏差<1mm,用鋼尺量量。
4、軌道接頭處左右錯位偏差小于1mm,是由鋼直尺和塞尺測量的。
5、平行兩節軌距大于500mm,用鋼卷尺測量。
6、軌道跨距偏差S≤10m,△S=±3mm;S>10m,△S=±3+0.25(S-10)mm,≤3+0.25(S-10)mm,在另一側導軌外側的距離測量3次。
7、軌道接頭間隙一般為1-2毫米;在安裝溫度為20℃的地區或冬天,在安裝溫度為4-6毫米的直接處或45°斜接處用塞尺進行測量。
8、扭度小于1.5mm。
9、軌道實際中心線和橫梁的實際中心線偏差≤10mm,而且比梁腹板厚度50%還小。
10、單面磨耗(單面)≤3毫米。
11、當軌道出現小橫裂紋時,用魚尾板連接螺栓,一般是4-6根;縱裂和斜裂紋報廢。
