超載限制器是控制起重機起吊極限載荷的一種裝置,稱量裝置可顯示起重機起吊物品的具體重量數值。前者常見為機械式,后者為電子式,但是兩者均為控制起吊負荷的**裝置。
機械式超載限制器就是利用杠桿、彈簧、凸輪等機構實現對超載的限制。

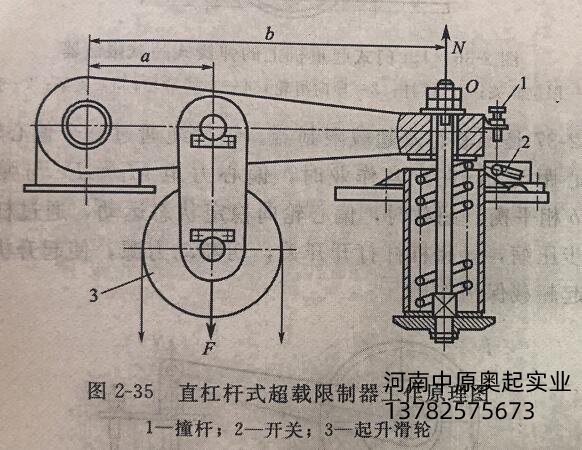

圖2-35是直杠桿式超載限制器工作原理圖。在正常起重作業時,鋼絲繩的合力F對轉軸O的力矩M1=Fa,與彈簧力N對軸的力矩M1>M2,使杠桿順時針轉動,撞桿頂開限位開關,使起升機構斷電停止運轉,起超載保護作用。
直杠桿式超載限制器工作原理圖
圖2-36是15t門式起重機上的彈簧式超載限制器。起升鋼絲繩繞過3個滑輪,其中左右兩個滑輪為導向滑輪,中間支持滑輪的軸是懸浮的,懸浮軸帶動撞桿上升,撞開限位開關,切斷電源,起超載保護作用。
超載限制器上安裝兩個限位開關,可以限制兩種載荷。起重機幅度R=20~30m時,允許起重量Q<=10t;幅度R<20m時,允許起重量Q<=15t。撞桿2與限位開關1限制起重量10t,撞桿2與限位開關6限制起重量15t。

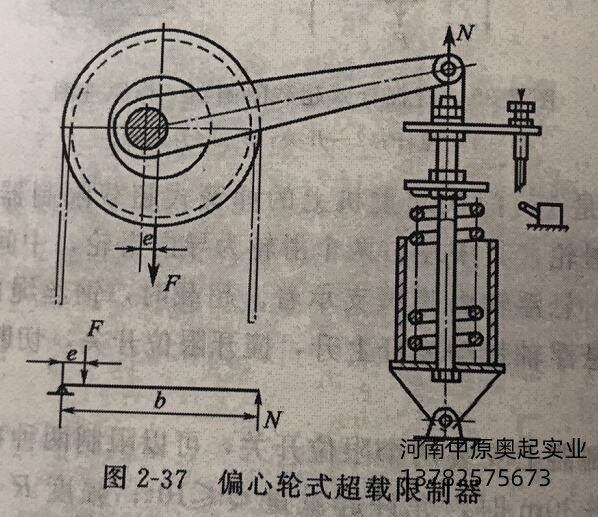

圖2-37是偏心輪式超載限制器。鋼絲繩通過一個偏心軸滑輪。如果偏心距為e,在正常作業時,偏心力矩M1=Fe與彈簧力矩M2=Nb相平衡。超載時,偏心輪向穩定狀態運動,通過杠桿使彈簧進一步壓縮,觸碰杠桿打開開關,切斷動力源,使起升機構停止運動,起超載保護作用。
偏心輪式超載限制器

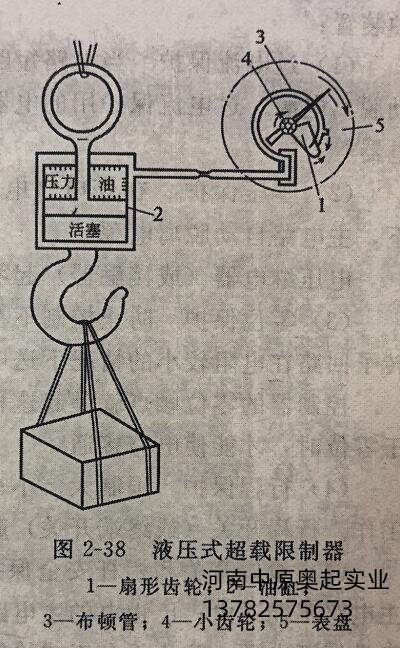

圖2-38是一種結構簡單的液壓式超載限制器。它由油缸、導管、布頓管和表盤等構成。由于貨物重量不同,使油缸內油液產生不同的壓力。這一壓力使布頓管開始運動,通過扇形齒輪和小齒輪相嚙合,使與小齒輪同軸的指針轉動,指示出貨物的重量。通過信號傳遞裝置和限制開關可以實現超載限制作用。
液壓式超載限制器
圖2-39是電子式超載限制器工作原理框圖,電子式超載限制器有載荷傳感器、電子放大器、數字顯示裝置和限位開關等構成。載荷傳感器可以安裝在吊鉤上方,也可以安裝在平衡輪上,在其表面貼上電阻應變片,電阻應變片本身構成一個電橋。當傳感器受力后,電橋失去平衡,產生電信號,經放大顯示,控制限位開關,起到稱重和起重量限制作用。
以上就是關于起重機超載限制器有哪些?什么樣的工作原理?的全部內容,想要了解更多相關內容,請持續關注我們。
