歐式大車運行機構特別講究輕巧、布置緊湊、傳動效率高,主、被車輪要求體現輪壓分布均勻(圖4-12和圖4-13)。主、被車輪布置不合理,將使車輪*大輪壓偏大,車輪直徑增大,不但使設計成本增加,還使用戶的土建成本增大。

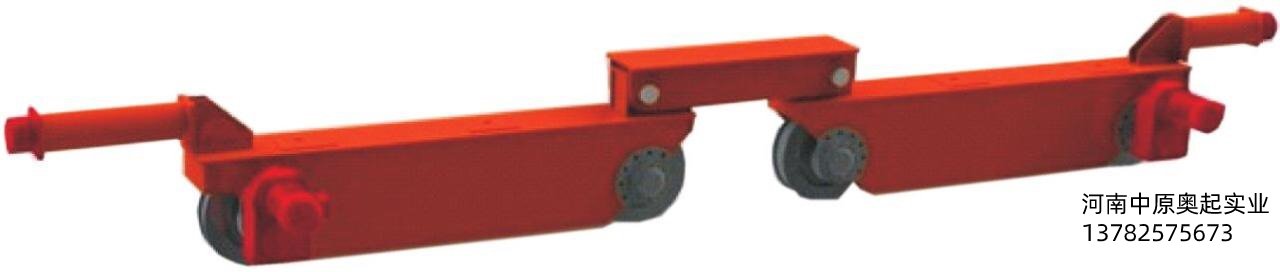

圖4-12小歐式大車運行機構

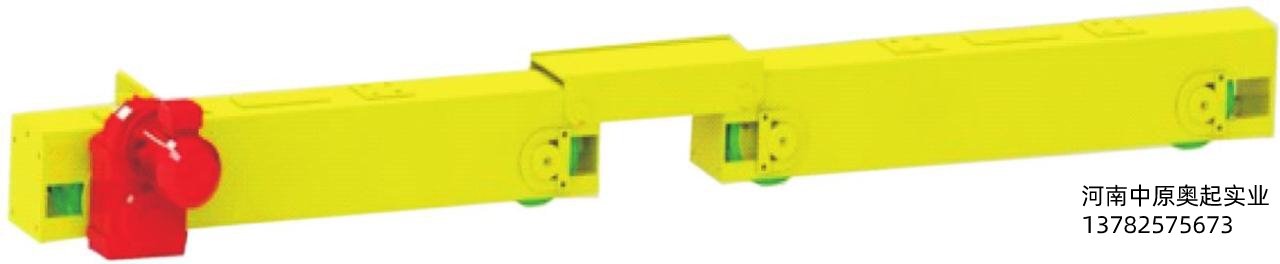

圖4-13中歐式大車運行機構
歐式大車運行機構由“三合一”減速器(電機、減速器、制動器)傳動,減速器直接套裝在主動車輪組上,與主、被端梁、中間連接梁形成一種緊湊的傳動機構。由于小車自重減輕,輪壓布置均勻,使大車*大輪壓比傳統的同參數行車要小20%~30%,車輪直徑也小30%~50%(筆者近5年歐式起重機的產品設計統計數據),這對用戶節省土建成本是一個非常驚人的貢獻。
起重載荷和小車的自重通過主梁的主腹板傳遞壓力到大車的端梁上,其作用力處在一組端梁的兩個車輪之間位置,通過中間梁連接形成一種柔性結構。歐式端梁只承受剪力和較小的彎矩,端梁的高度和寬度較小,顯著減輕了大車運行機構的重量,也使大車運行非常地平穩,運行噪聲較低。行業規范規定大車的噪聲≤85dB,歐式起重機大車運行的噪聲一般只有55~65dB,大車運行沖擊小、噪聲低,這種8輪體系結構能使大車更平穩運行。
以上就是關于歐式起重機大車的機構特點的相關內容,如果想要了解更多內容,請持續關注我們。
