起重設備鍍鋅鋼絲繩標識編號有什么?鍍鋅鋼絲繩技術性規格型號和適用范圍

本文鏈接：http://dlsslighting.cn/jszc/707.html???發布時間：2021-09-14 06:59:23??點擊量：2134

　　鍍鋅鋼絲繩標識編號按現行標準國家行業標準GB8707-88制訂。全名標識示比如:

　　一般 ,簡單化標識中僅標明鍍鋅鋼絲繩的股票數、每一股的不銹鋼絲數、繩芯材料。比如6X37+FC,表明由6股不銹鋼絲股、每一股37根不銹鋼絲化學纖維芯制作的鍍鋅鋼絲繩。表3-6列舉了鍍鋅鋼絲繩標識編號以及含意。

　　鍍鋅鋼絲繩技術性規格型號及適用范圍

　　(一)技術性規格型號

　　國內鍍鋅鋼絲繩現階段均按GB/T89181996規范生產制造，鍍鋅鋼絲繩直徑超過了90mm之上，不銹鋼絲公稱壓力抗壓強度一般分成1470N/mm2、1570N/mm2、1670N/mm2、1770N/mm21870N/mm?五個級別。表3.7-表3.9得出了建筑工程施工中極為普遍的三種鍍鋅鋼絲繩技術性規格型號數據信息(在其中6x61類鍍鋅鋼絲繩為巨力集團商品)。別的規格型號不銹鋼絲組技術性數據信息校術8918-1996《鋼絲繩》中的信息為標準。

　　(二)適用范圍

　　BT891S199強烈推薦了鍍鋅鋼絲繩各種規格型號的適用范圍，見表3.10.建筑工程施工中，除開常見的幾類規格型號鍍鋅鋼絲繩之外，別的工業設備常用的鋼繩及其不一樣標準下應用鋼絲繩規格不是一樣的。施工工地挑選鍍鋅鋼絲繩的基本原則如下所示。

　　6X19鍍鋅鋼絲繩:作鋼纜、纜風繩及受拉受損壞時選用。

　　6X37鍍鋅鋼絲繩:作滑輪組以及他呈彎折時選用(當場起吊常見這類鍍鋅鋼絲繩)。

　　6x61鍍鋅鋼絲繩:用以滑輪組，制做繩子和超重型起重設備。

　　鍍鋅鋼絲繩的產品質量和抗壓強度工作能力測算

　　(一)品質測算

　　鍍鋅鋼絲繩的品質按住式測算:

　　M=Kd2式中M-鍍鋅鋼絲繩單位長度的類似品質,kg/100m;

　　d-鍍鋅鋼絲繩外徑,mm;

　　K一-單位長度的凈重指數,kg/(100m'mm?)(見表311)1。

　　(二)抗壓強度工作能力測算

　　鍍鋅鋼絲繩*少抗拉力抗拉力用上式測算:

　　Fo=K'd'Ro

　　式中Fo-鍍鋅鋼絲繩*少抗拉力抗拉力，kN;

　　d-鍍鋅鋼絲繩外徑，mm;

　　R。-鍍鋅鋼絲繩公稱壓力抗壓強度,MPa;

　　K'一某一特定構造鍍鋅鋼絲繩的*低抗拉力抗拉力指數(見表3-11)。

　　在施工工地，要是沒有一切材料查看，能夠運用經驗公式定律估計鍍鋅鋼絲繩的抗拉力抗拉力，公式計算為:F=Kd2(公式計算中F的部門是kN,d的部門是mm。相匹配于鍍鋅鋼絲繩公稱壓力抗壓強度為1470MPa、1570MPa、1670MPa、1770MPa、1870MPa,K值各自為0.43.0.46.0.49、0.52.0.55)。

　　此外，盡管GB1102--74規范早已被GB/T8918--1996所替代，可是如今-些施工企業依然在應用GB1102--74規范的鍍鋅鋼絲繩，因而得出下列關于GB1102--74規范的鍍鋅鋼絲繩抗拉力抗拉力計算方法:Fo=計算指數x不銹鋼絲抗拉力抗拉力總數

　　式中,計算指數、不銹鋼絲抗拉力抗拉力總數依據鍍鋅鋼絲繩方式直徑公稱壓力抗壓強度由GB102-74規范相對應表格中查出來。常見的好多個計算指數如下所示:6X19鍍鋅鋼絲繩計算指數為0.85;6x37鍍鋅鋼絲繩計算指數為0.82;6X61鍍鋅鋼絲繩計算指數為0.08

　　(三)鍍鋅鋼絲繩允許抗拉力測算

　　鍍鋅鋼絲繩在應用中，因?yàn)榍闆r的不一樣，其可以承擔的負載也造成非常大轉變。因而，務必對鍍鋅鋼絲繩開展允許抗拉力測算。計算方法如下所示:P=Fo/K

　　式中P鍍鋅鋼絲繩允許抗拉力,kN;

　　Fo一鍍鋅鋼絲繩*少抗拉力抗拉力,kN;

　　K一應用**性能,按表3-12快速查詢。

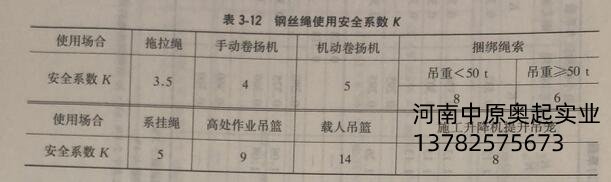

鋼絲繩使用**系數K

　　[例3-3]有一6x37+FC公稱壓力抗壓強度1570MPa,直徑d=28mm的鍍鋅鋼絲繩,用以高空作業電動吊籃,必須 承擔的載荷為30kN。估計其抗拉力抗拉力,并與鍍鋅鋼絲繩特性表破斷抗拉力較為，是不是**性?

　　解:估計抗拉力抗拉力為:Fo=0.46d°=0.46X28x28=360.64(kN)。查詢表抗拉力抗拉力為:Fo=363kN。

　　二者較為，能夠看得出，工作經驗計算公式值偏小，因而在施工過程中能夠常常應用。

　　允許抗拉力P=Fo/K=363/9=40.3(kN)≥30kN,因而**性。

　　鍍鋅鋼絲繩幾類應用類型的承受力轉變

　　工程項目上放鍍鋅鋼絲繩的類型許多，應用和使用也非常廣泛，但對具體承受力尺寸通常搞不懂而導致**事故。這兒略舉好多個事例進行表明。

　　(一)導向性滾輪

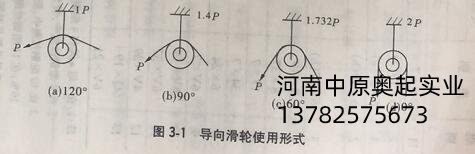

　　從圖3-1所顯示應力分析能夠顯著看得出，起繩子承受力相同，但是因?yàn)閷?dǎo)向性視角不一樣,則滾輪固定不動繩和錨樁承受力就相對應產生變化。因而，采用導向性滾輪、固定不動鍍鋅鋼絲繩扣和錨樁時要需注意導向性的視角,肯定不可以依照起繩子承受力尺寸簡易地明確同樣尺寸的力。

導向滑輪使用形式

　　(二)單滾輪起吊

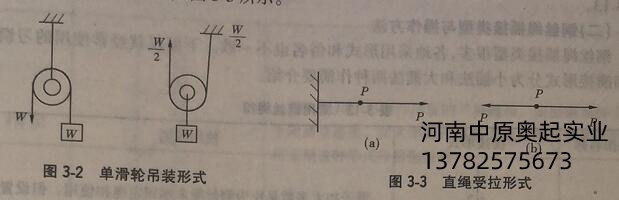

　　單特輪起吊也和導向性滾輪一樣，應用方式不一樣，各那分承受力也不一樣，如圖所示32所顯示。此外，滑輪組能更改受:力方位，而不可以省勁:動滑輪組能省勁，而無法更改力的方向。因此在具體應用中，針對他們的承受力尺寸以及功效特點應尤其予以留意。

　　(三)直繩受拉

　　直繩受拉,繩所得到的力全是倍端抗拉力，不可以誤以為是2信端抗拉力，其大道理便是相互作用力與反沖力相態，如圖所示3-3所顯示。

單滑輪吊裝形式

　　(四)帶視角的捆縛繩節承受力

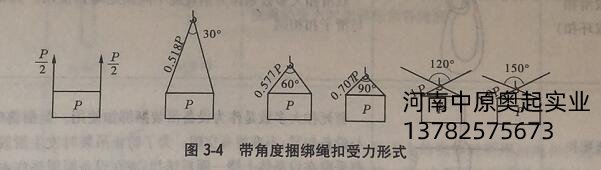

　　選用帶視角的捆縛繩節起重設備、管路和金屬結構件等在施工現場運用十分廣泛,可是繩節承受力與起重吊鉤處繩索夾角的大小有立即關聯，如圖所示3-4所顯示。交角大繩承受力大，交角小繩承受力小。若交角過小，則受起吊吊索具限高。因而，一般要求交角不超60°,那樣既有益于設備吊索具標準的必須 ，與此同時也預防了繩節承受力過大的要素存有。

帶角度捆綁繩扣受力形式

　　(五)點射捆縛繩節

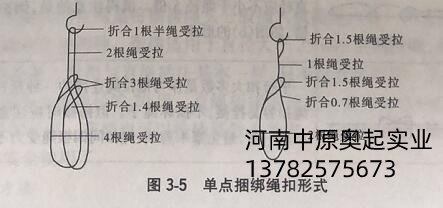

　　點射捆縛繩節的運用也十分廣泛。它雖說沒有視角要素危害，可是在彎曲處與此同時具有著拉剪功效，合理工作中繩橫斷面明顯減少。因而，在挑選繩節時需要按圖3-5所顯示圖示開展剖析，找到這其中的薄弱環節，由此來挑選繩的規格型號。

單點捆綁繩扣形式
