龍門吊基礎設計及驗算

本文鏈接：http://dlsslighting.cn/hyxw/274.html???發布時間：2020-12-22 02:33:08??點擊量：1348

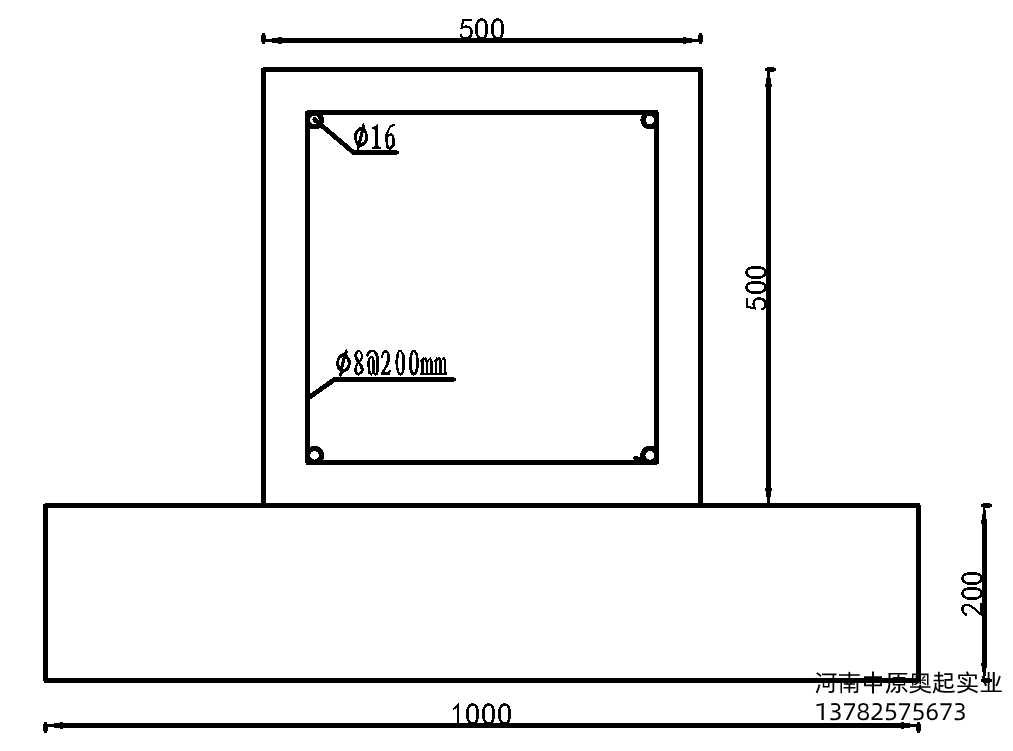

　　基礎采用C30混凝土進行澆筑，設計尺寸如下圖所示

　　100T龍門吊軌道基礎地基承載力驗算：按大梁重130T計算，加上門吊自身重量共計68T(按重的計算)，單臺龍門吊及承擔梁體重量為130/2+68=133T?？紤]到門吊行走等其它方面增加的荷載設1.5**系數，則實際受力按133T×1.5=199.5T，單臺下門吊共計有4個支點，則每個支點受力為49.88T。即：489KN單支點主要受力分布在1.5m范圍。

　　每個支點軌道基礎地基受力集中面積：S=1×1.5=1. 5m2。


　　基礎承受應力：p=499/1.5=332Kpa。


　　預制梁場建立在以壓實成型的96區路床上，在路基成型后對地基承載力進行測試，基礎底面根據實際情況進行調整。
