40t大跨度花架龍門吊BEAM189單元稱為3D二次有限應變梁單元,適合于分析細長到中等細長的梁結構,單元基于鐵摩辛柯梁理論,包括剪切變形影響,較為適合對歐式起重機主梁的有限元分析。
40t大跨度花架龍門吊BEAM189單元使用的截面命令SECTYPE、SECDATA、SECOFFSET、SECWRITE、SECREAD可定義任意梁截面,包括變截面梁。

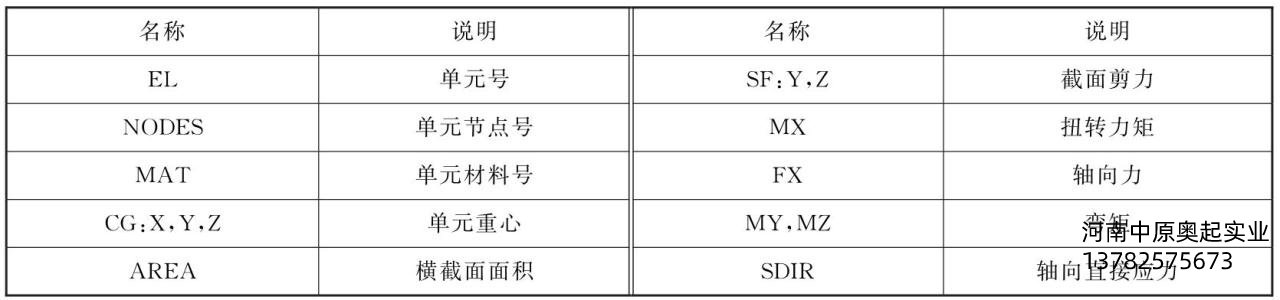

40t大跨度花架龍門吊BEAM189單元主要輸出數據見表5-2。
表5-2BEAM189單元輸出數據
40t大跨度花架龍門吊BEAM189單元主要注意以下事項。
(1)單元長度不能為零。
(2)該單元適合中等細長的梁結構分析,不能過于粗壯,這是因為它采用一階剪切變形理論。一般可采用梁結構的長細比橫梁單元的適用性,即GAL2/(EI),式中,G為剪切模量;A為橫截面面積;L為桿件長度;EI為抗彎強度。ANSYS的建議長細比為GAL2/(EI)≥30;如以b×h×L的矩形截面梁為例,且采用G=E/[2(1+μ)],則可推得,?,若取μ=0.3,則L/h≥2.55。即當長高比在2.55以下時,說明此矩形截面梁“太粗壯”,其力學性能已不屬于梁結構,不能采用BEAM189單元模擬,此時應考慮實體單元或殼單元。
(3)橫向剪切力的計算忽略泊松比的影響,而泊松比對剪切修正系數和剪切應力分布略有影響。
以上就是關于40t大跨度花架龍門吊BEAM189單元的相關內容,如果想要了解更多相關內容,請持續關注我們。
