相對剛性端梁結構,龍門吊的端梁只承受較小的剪力和彎矩,計算相對較簡單。由兩個車輪支承類似臺車型式的端梁(圖4-31、圖4-32),端梁截面高度較小,可以考慮選用高強度材料的大車車輪,其車輪直徑要減小很多。

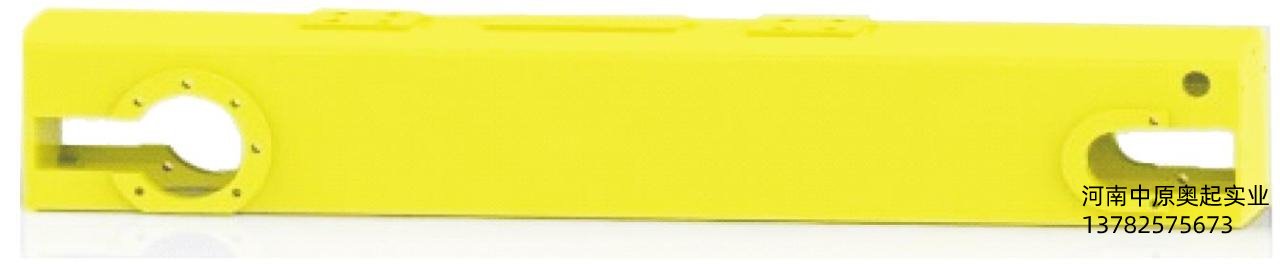

圖4-31小龍門吊大車端梁
龍門吊分小歐式和中歐式端梁。為了增加端梁的強度、剛性和外表美觀,小龍門吊推薦使用方管型鋼做端梁。
以小龍門吊的端梁分析為例,端梁通過兩塊中間連接板和主梁連接(圖4-33中2—2和3—3截面),為了減小端梁組裝時的附加應力,推薦兩塊中間連接板在組裝端梁時加工連接面。在端梁的設計計算時主要考慮1—1、4—4截面承受剪力,2—2、3—3截面承受彎矩和剪力的復合應力,1—1、4—4截面通過兩邊加貼板增強局部強度和剛性。計算的h1值除了考慮能承受剪力作用外,還需考慮車輪與端梁上蓋板底面留有一定的**距離,一般留30~60mm,端梁的自重帶來的應力忽略不計。
M2=P1·L1 (4-27)
M3=P4(L-L1-L2) (4-28)
式中 S——端梁支承截面半面積對水平重心軸線x-x的靜矩(mm3);
t1——端梁腹板的厚度;
t0——端梁內凈寬;
P1、P2、P3、P4——端梁在截面1—1;2—2;3—3;4—4的剪力;
M2、M3——端梁在截面2—2;3—3的彎矩;
σ2、σ3——端梁在截面2—2;3—3的正應力;
τ1、τ2、τ3、τ4——端梁在截面1—1;2—2;3—3;4—4的剪應力;
[σⅠ]——第Ⅰ類載荷的許用應力。
P1、P4的計算,參見4.4龍門吊運行機構設計。
以上就是關于龍門吊大車的端梁設計的相關內容,如果了解更多相關內容,請持續關注我們。
