大車主梁和端梁由主梁兩端的承壓梁和端梁連接,在其厚度為δ4的承壓梁下蓋板處用定位銷和高強度螺栓與大車端梁定位連接(圖4-26),其主梁在跨端承受由小車自重和*大額定起重量對其起剪壓作用R,和大車總重對承壓梁的剪壓作用Gd。

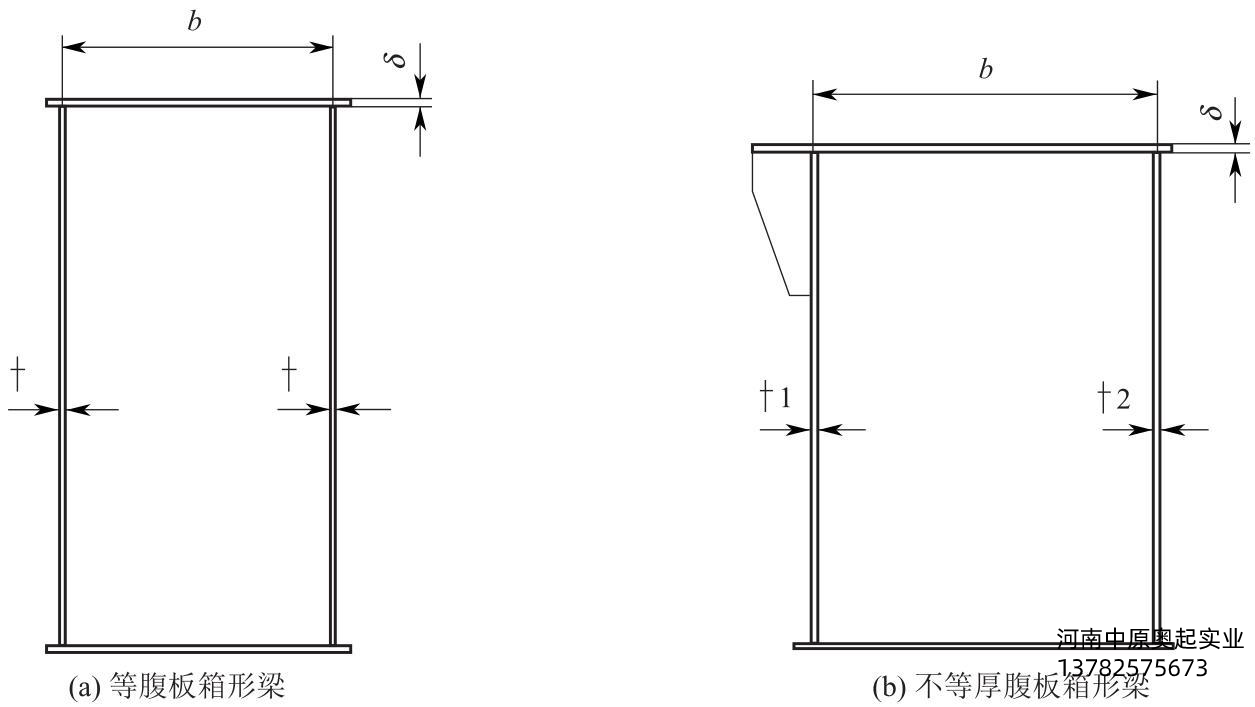

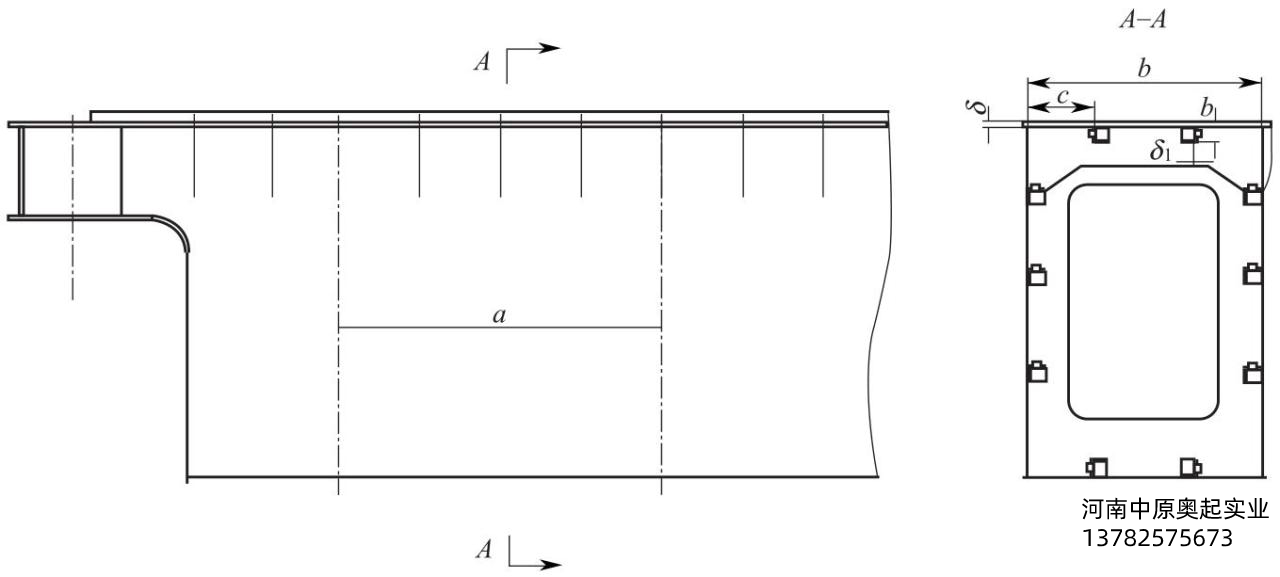

圖4-24箱型梁截面
圖4-25上下蓋板加勁桿的布置

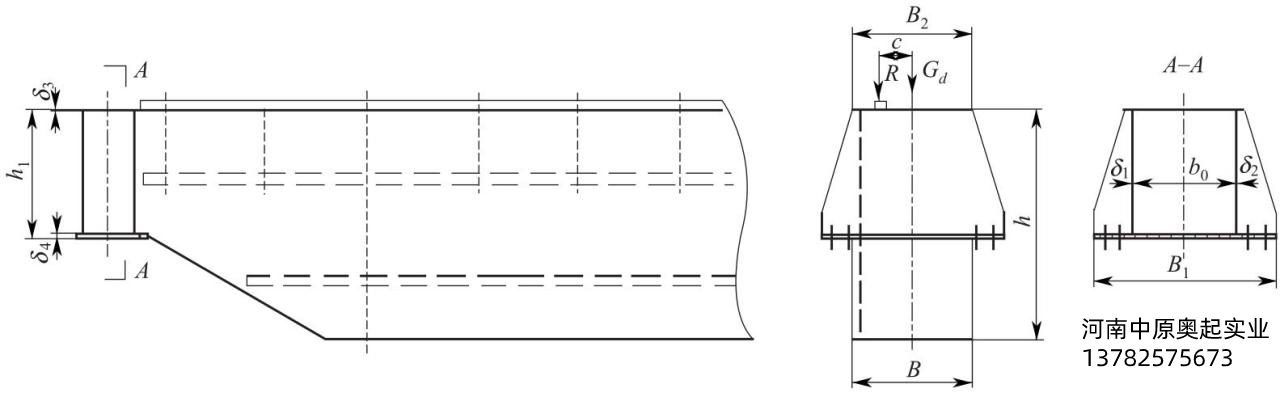

圖4-26承壓梁計算相關尺寸
如果把y1近似計算成?,則:
式中 τmax——主梁在跨端的*大剪應力;
Sx——主梁跨端位置,承壓梁上蓋板截面積對中性軸的靜面矩(mm3);
Ix——主梁跨端位置,承壓梁的截面慣性矩(mm4);
δ1——主梁跨端位置,承壓梁的主腹板厚度;
δ2——主梁跨端位置,承壓梁的副腹板厚度;
δ3——主梁跨端位置,承壓梁的上蓋板厚度;
δ4——主梁跨端位置,承壓梁的下蓋板厚度;
y1——主梁跨端位置,承壓梁的截面質心*上蓋板頂面的距離。
主梁兩端和端梁連接的承壓梁需設置局部加筋板,按公式設計承壓梁比較**。設計主梁的主、副腹板厚度δ1、δ2和主梁凈空寬度b0、上蓋板寬度B2、承壓梁下蓋板寬度B1都已確定。承壓梁的高度h1可以先按經驗公式取值,再通過計算公式和有限元來驗算。對63~300t中歐式和大于300t的大歐式主梁,為了加固和端梁連接的承壓梁,一般將連接處的上下蓋板、主副腹板加厚。加厚的上下蓋板、主副腹板和主梁的上下蓋板、主、副腹板在里側錯開對接,接口處外表面保持平整(圖4-27)。對小歐式主梁連接處的上下蓋板、主、副腹板可以不加厚,以計算出的應力大小來決定局部加強。端梁和主梁連接的承壓梁高度h1和下蓋板寬度B1按經驗公式取值。
h1=(0.25~0.5)h (4-6)
B1=(1.2~1.6)B2 (4-7)
式中 h1——承壓梁的高度,一般跨度小取
小值,跨度大取大值;
h——主梁的高度;
B1——承壓梁下蓋板的寬度;
B2——承壓梁上蓋板的寬度(圖4-26)。
單小車主梁的其他說明
單小車主梁的強度、局部穩定性、疲勞強度、剛度、橫向框架抗扭剛度、上拱度、接頭、主要焊縫計算,和傳統橋式起重機主梁一樣。
