　　為達到建筑鋼筋制做的必須,在建筑鋼筋制梁地區設定1臺10t龍門吊。龍門吊跨距14m，層高9m。龍門吊配置10t電葫蘆一臺。

　　依據起吊機路軌承載力規定和建筑鋼筋場所地質環境標準，10t龍門吊路軌底材需壓實，并選用混凝土結構條型

　　基本做為龍門吊的過道。走道基本選用鋼筋混凝土士條型構造。橫截面規格采用寬0.4m,高0.3m。

　　基本構造承受力測算及箍筋

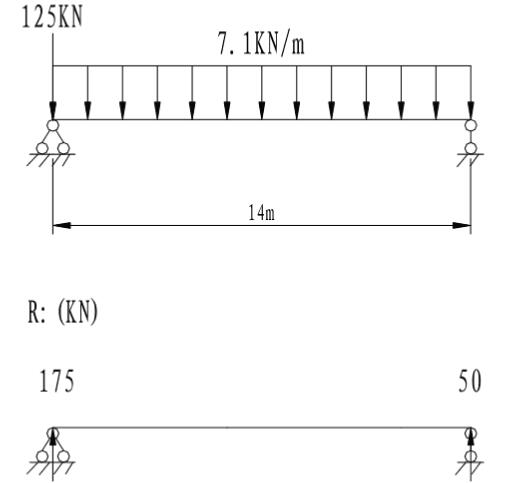

　　1.*不好工作狀況:龍門吊軸力吊裝建筑鋼筋

　　載荷:建筑鋼筋12.5t，龍門吊自身重量10t

　　集中化載荷=125KN

　　100

　　均布荷載==7.1KN

　　支撐點軸力功效在4個車輪子以上，輪壓=P=43.75KN,

　　吊裝或剎車操作過程中形成的動載:v取0.12m/s,凍災指數φ=1+0.7v=1.084

　　R=43.75X1.084=47.4KN,取48KN

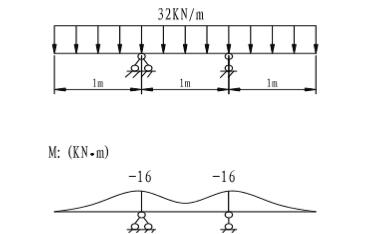

　　假定載荷功效范疇為L(zhǎng)=3m，均布荷載為q

　　3q=48jA2，q=32KN/m

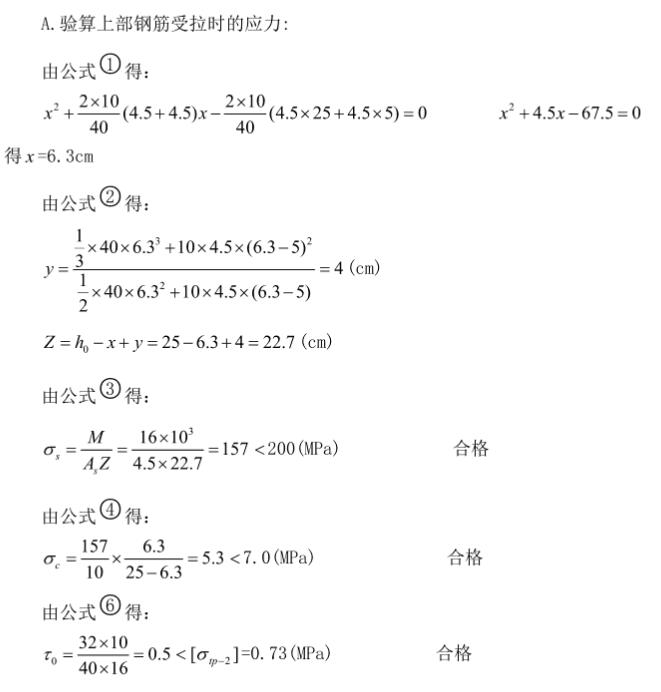

　　2.基本內應力檢算

　　保護層厚度50mm,基本混凝土士選用C20砼,基本縱向鋼筋頂層、下一層選用φ12建筑鋼筋。

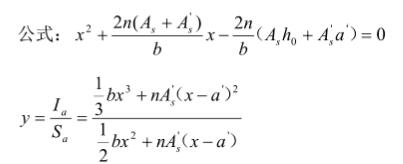

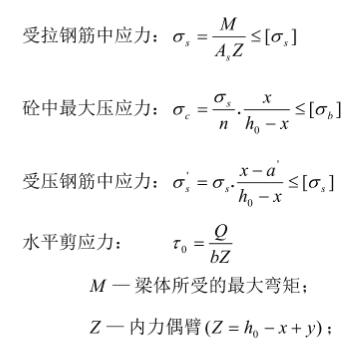

　　兩面筋計算方法:

　　I。一受力區轉換橫截面對中性化軸的抗彎剛度;

　　S。一受力區轉換橫截面對中性化軸的面積矩;

　　A,一受拉區建筑鋼筋的截面;

　　A,-受力區建筑鋼筋的截面:

　　a=5cm-受拉建筑鋼筋重心點*受拉混泥土邊沿的間距:

　　ai=5cm-受力建筑鋼筋重心點*受力混泥土邊沿的間距:

　　h=h-a=30-5=25cm-橫截面合理相對高度;

　　x一混泥土受力區相對高度;

　　y-受力區協力到中性化軸的間距;

　　b-基本的總寬;

　　n-建筑鋼筋的彈性模具與混泥土的變形模量之比;

　　[σ,]=7.0MPa(砼級別為C20)[σm2]=0.73MPa,[σ,]=200MPa,n=10.

　　以上公式計算的參數均出于<<道路混凝土結構及預制混凝土排水工程設計標準>>

　　(JTGD62--2004)。

　　因此，由.上邊測算可獲得:

　　基本建筑鋼筋布置:

　　下排布局φ12建筑鋼筋，間隔5+3X10+5(cm)共4根

　　下排布局，φ12建筑鋼筋，間隔5+3X10+5(cm)共4根
